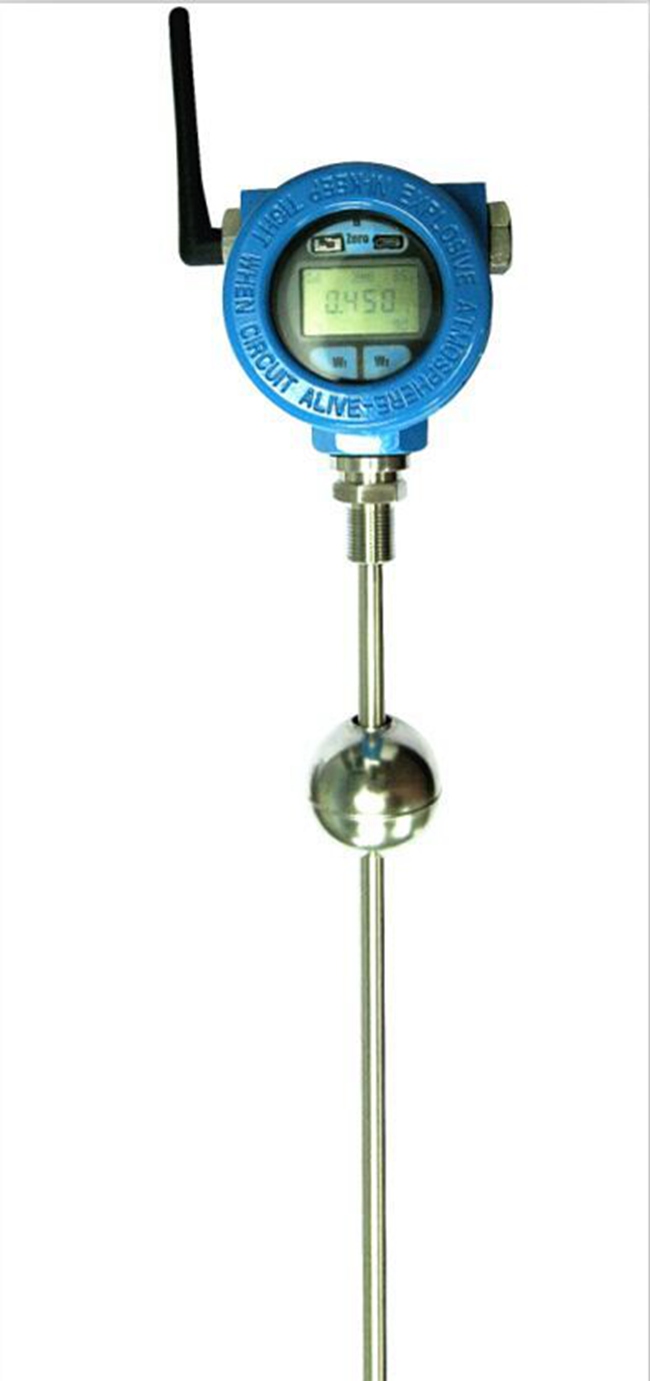

智能型Zigbee無線傳輸磁致伸縮液位傳感器
一、概述
智能型Zigbee無線傳輸磁致伸縮液位傳感器是武漢康宇通達測控儀表有限公司運用磁致伸縮原理，結合先進的數字電路，自主研制開發的新一代液位傳感器。該產品測量精度高、工作穩定可靠、帶液晶表頭現場顯示，結構精巧、安裝簡單、抗電源干擾和環境干擾能力強，具有很大的使用靈活性和很強的環境適用性。
二、主要參數、性能
無線傳輸協議 | ZigBee-PRO（IEEE Std 802.15.4-2007） 中石油A11-GRM協議 |
波段 | ISM 2.4 – 2.5 GHz |
信道 | 11 – 25 |
傳輸距離 | 普通型不小于500m（可視）， 150米內將數據傳送到RTU或手抄器 |
量程范圍 | 300～3000mm（可根據用戶要求定制） |
供電電壓 | 3.7 VDC/2000mAH * 4 |
非線性誤差 | ≤±0.1%F.S.或2mm(以大者為準) |
溫度誤差 | ±0.5℃ |
數據更新周期 | 最小1s |
重復性誤差 | ≤±0.02% F.S. |
分辨力 | ≤1mm |
溫度影響 | ≤±0.01%F.S./℃ |
儲存溫度 | -40～+100 ℃ |
工作溫度 | -20～+80 ℃ |
帶表頭顯示 | 液位、電池電量、信號強度 |
被動喚醒 | 喚醒時間小于10s |
軟件在線升級 | 支持 |
三、功能
1、 參數存儲功能，磁致伸縮液位無線傳感器具有參數記憶功能，能夠保存當前配置參數，重新上電后，依照上電前的參數進行配置；
2、 磁致伸縮液位無線傳感器通過數字LCD（液晶）一體式表頭顯示液位值、電池余量、信號強度、單位指示，測量數據更新時間1秒；
3、 磁致伸縮液位無線傳感器采用主動發送數據的方式，發送數據周期可以進行設置；
4、 磁致伸縮液位無線傳感器具有恢復出廠功能，包括無線模塊參數（ID、SC等），系統參數（油井組號、液位定時上報周期等），參數統一參照《關于A11-GRM通訊協議的補充協議》；
5、 被動喚醒功能，磁致伸縮液位無線傳感器具備被動喚醒功能，RTU發送喚醒指令后設備10秒之內能夠被動喚醒功能。
